Нарезание зубьев резцовыми головками


Закрыть ... [X]

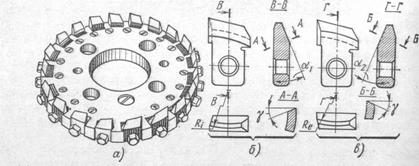

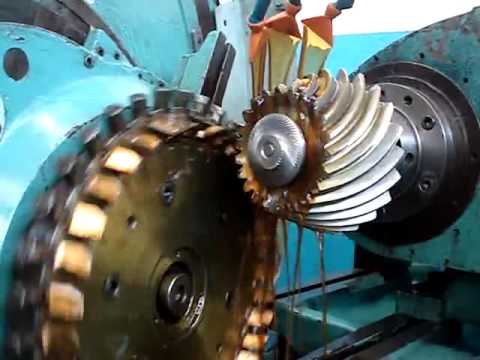

Режущий инструмент представляет собой резцовую головку номинального радиуса Ги с несколькими группами резцов. Каждая группа состоит из резцов трех типов внутреннего 1 и наружного 3 для обработки соответственно выпуклой и вогнутой сторон зуба, а также среднего 2 для прорезания дна впадины зуба. Порядок расположения резцов в группах при обработке шестерни и колеса различен. Резцовая головка для нарезания зубьев колеса имеет следующее расположение резцов в группах наружный, средний, внутренний, а резцовая головка для шестерни — средний, наружный, внутренний. [c.231]
РЕЗЦОВЫЕ ГОЛОВКИ ДЛЯ НАРЕЗАНИЯ КОНИЧЕСКИХ КОЛЁС С КРИВОЛИНЕЙНЫМИ ЗУБЬЯМИ [c.436]
Диаметр Z) резцовой головки для нарезания конических колес с круговыми зубьями, а также величины W а ri выбирают из табл. 15. [c.800]
Резцовые головки для нарезания конических колес с круговыми зубьями 473, 474, 476, 477 [c.797]
При способе постоянных установок обе стороны зубьев нарезают в отдельности односторонними резцовыми головками. Для нарезания вогнутой стороны зубьев применяют резцовые головки с наружными резцами, для нарезания выпуклой стороны — головки с внутренними резцами. Этот способ получил распространение в основном для нарезания зубьев шестерен с точностью 6 — 8-й степени. В массовом и крупносерийном производстве для обработки каждой стороны зуба применяют отдельный станок в серийном производстве нарезание производят на одном станке с переналадкой. [c.365]
Диаметр резцовой головки для нарезания колес с круговым зубом рекомендуется брать в зависимости от расстояния по образующей от вершины делительного конуса до середины венца (табл. 26). [c.437]
РЕЗЦОВЫЕ ГОЛОВКИ ДЛЯ НАРЕЗАНИЯ КОНИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС С КРУГОВЫМИ ЗУБЬЯМИ [c.183]
Фиг. 8. Двухсторонняя чистовая резцовая головка для нарезания конических зубчатых колес с круговыми зубьями I — корпус 2 — резец 3 — подкладка 4 — клин нерегулируемый 5 — клин регулируемый 6 — винт регулировочный 7 — винт вытяжной 8 — винт указательный (с клеймом обозначения резцовой головки) 9 — штифт для фиксации нерегулируемого клина. Фиг. 8. Двухсторонняя <a href="/info/647394">чистовая резцовая головка</a> для <a href="/info/269150">нарезания конических зубчатых колес</a> с круговыми зубьями I — корпус 2 — резец 3 — подкладка 4 — клин нерегулируемый 5 — клин регулируемый 6 — винт регулировочный 7 — винт вытяжной 8 — винт указательный (с клеймом обозначения <a href="/info/126186">резцовой головки</a>) 9 — штифт для фиксации нерегулируемого клина.
Цельные резцовые головки для нарезания мелкомодульных конических зубчатых колес с круговыми зубьями [c.885]
Цельные резцовые головки для нарезания мелкомодульных конических зубчатых колес с круговыми зубьями. Эти головки выполняются только двухсторонними и применяются как для чистового, так и для чернового нарезания. Основными способами нарезания являются двойной двухсторонний- (при массовом и крупносерийном производстве) и двойной поворотный- (при мелкосерийном и единичном производстве). Конструктивные размеры цельных резцовых головок даны в табл. 35 и 36, а номинальные диаметры, образующие диаметры и разводы резцов — в табл. 37. [c.886]
Номинальный диаметр резцовой головки для нарезания конических колес с нулевым углом спирали (типа Зерол) выбирают в зависимости от ширины венца зуба колеса, согласно данным 32 [c.32]
Для получения высокого класса чистоты поверхности на профиле зубьев обрабатываемых колес и повышения периода стойкости резцов режущие кромки резцов чистовых головок после заточки должны быть выверены с точностью до 0,0025 мм на специальном приспособлении (рис. 37). Индикатор с подвижным суппортом подводят к головке, закрепленной на столе, и устанавливают по режущей кромке базового резца, т. е. резца, не имеющего регулирующего клина все последующие однотипные резцы устанавливают так же, как базовый резец при помощи регулирующих клиньев. Лучшие результаты при контроле резцовых головок достигаются, когда стержень индикатора устанавливают на определенной высоте режущей кромки резца. При контроле головок для нарезания зубьев шестерни стержень индикатора рекомендуется устанавливать в точке, отстоящей от вершины резца на расстоянии приблизительно 7з полной высоты зуба. У резцовых головок для нарезания зубьев колеса индикатор устанавливают ниже вершины резца на расстоянии приблизительно 7г полной высоты зуба. [c.70]
При обработке методом копирования колес полуобкатных передач резцовая головка-протяжка совершает только вращательное движение. Оси резцовых головок для нарезания зубьев шестерни 1 и колеса 2 (рис. 126, а) пе параллельны друг другу, в результате чего возникает диагональное расположение пятна контакта на зубьях, которое в значительной степени ухудшает эксплуатационные свойства передачи. [c.222]
Расскажите о конструкции резцовой головки для нарезания криволинейных зубьев конических колес. [c.259]
Быстрый подвод делительной нарезание зубьев резцовыми головками бабки с заготовкой к резцовой головке для нарезания следующей впадины зуба [c.355]
Нарезание конических колес с круговыми зубьями производится резцовыми головками которые разделяются на 1) двусторонние чистовые 2) односторонние чистовые 3) двусторонние черновые 4) трехсторонние черновые 5) головки-протяжки для чистового нарезания колес (больших из пары) полуобкатных передач 6) двусторонние головки для нарезания мелкомодульных конических зубчатых колес. Головки первых пяти типов выполняются со вставными резцами, а головки шестого типа — цельными. [c.473]
При двустороннем способе обе стороны зубьев (выпуклую и вогнутую) нарезают одновременно двусторонней резцовой головкой. Ширина дна впадины зубьев постоянная она определяется шириной развода резцов головки. Этот способ широко применяют для нарезания зубьев ко.чеса с точностью 6 —8-й степени в массовом и серийном производстве. [c.364]
При одностороннем (поворотном) способе каждую сторону зубьев нарезают в отдельности двусторонней резцовой головкой. Ширина развода резцов меньше ширины дна впадины. После обработки одной стороны у всех зубьев заготовку поворачивают вокруг оси для нарезания противоположных сторон зубьев. Для нарезания каждой стороны зуба применяют различные наладки станка. Производительность станка при этом способе невысокая (достигается точность 8—9-й степени). Его приме- няют для нарезания зубьев шестерни и колеса в мелкосерийном производстве, а также для [c.364]
Двойной двусторонний способ - обе стороны зубьев шестерни и колеса нарезают одновременно обычно из целой заготовки. Необходимы только две резцовые головки - одна для нарезания зубьев шестерни, другая - для колеса. Ширина дна впадины зубьев шестерни и колеса постоянная по длине зуба, заготовки имеют специальную форму. Этим высокопроизводительным способом может быть достигнута точность 7 - 9-й степени (ГОСТ 1758-81). [c.586]
Односторонний (поворотный) способ -каждую сторону зубьев нарезают в отдельности двусторонней резцовой головкой, развод резцов которой меньше ширины дна впадины зуба. После обработки одной стороны зуба расцепляют кинематическую цепь станка и поворачивают заготовку вокруг своей оси для нарезания противоположной стороны зуба. Для каждой стороны зуба требуется отдельная наладка станка. Производительность обработки при этом способе невысокая. Применяют его для нарезания зубьев шестерни и колеса в мелкосерийном производстве, а также для колес с большой шириной зубчатого венца с целью устранения одновременного участия в резании наружных и внутренних резцов. Точность обработки 8, 9-я степень. [c.586]
Способ постоянных установок - каждую сторону зуба шестерни нарезают в отдельности односторонними резцовыми головками вогнутую сторону - головками с наружными, выпуклую - головками с внутренними резцами. Требуются различные наладки станка для нарезания каждой стороны зуба. Этот способ применяют в основном для нарезания зубьев шестерен высокого качества с точностью 6 - 8-й степени. В массовом производстве для обработки каждой стороны зуба применяют отдельный станок, в серийном производстве нарезание производят на одном станке с переналадкой. [c.586]
Позиции 10—14. Указываются межосевой угол б, угол конусности зубьев ду (для колес с прямыми и тангенциальными зубьями), эксцентриситет зубьев (для колес с тангенциальными зубьями), размеры резцовой головки (для колес с круговыми зубьями), основной диаметр производящего колеса (для колес с паллоидными зубьями), тип зацепления (при полуобкатном зацеплении) или метод нарезания (при нормальном обкатном зацеплении) и развод резцов головки W - [c.227]
Резцовые головки с острозаточенными резцами (рис. 31) предназначены для нарезания зубьев конических и гипоидных колес. Корпус головки / установлен с натягом в массивном кольце 2. В радиальных пазах корпуса устанавливают острозаточенные наружные 3, средние 4 и внутренние 5 резцы, которые закрепляют винтами 6 через прокладки 7. Конструкция острозаточенных резцов значительно упрощена. Их выполняют из прямоугольного бруска без затылования. Задние головками углы по вершине и на боковой режущей кромке образуются за счет наклона резца в корпусе головки на угол 12°. [c.298]
Двусторонние головки применяют для нарезания зубьев колеса, а односторонние -для нарезания зубьев шестерни, В массовом и крупносерийном производстве для повышения точности обработки зубьев чистовое нарезание конических колес с шириной зубчатого венца й > 38 мм целесообразно осуществлять резцовыми головками с уменьшенным числом резцов. Число резцов в головке, обеспечивающее участие в резании только одного резца (наружного или внутреннего), К [c.676]
Шлифование зубьев на станке мод. 5А872 производят только чашечно-цилиндрическими кругами, причем диаметр круга равен диаметру резцовой головки для нарезания зубьев. Деление на станке производится через несколько зубьев. [c.250]
Угол профиля чистовых резцов резцовой головки для нарезания зубьев шестерни. Левая колонка со знаком (+) наружные резцы правая колонка со знаком (—) внутренние резцы. Прн увеличении угла профиля резцов пятно контакта перемещается с головки зуба на ножку н удлиняется. С уменьшением угла профиля резцов пятио контакта перемещается в обратном направлении н сокращается. Когда угол зацепления передачи (позиция 30) равен 16, наружные резцы имеют угол профиля (4- 10 ), внутренние резцы (—31 ). При угле зацепления 20 наружные резцы имеют угол профиля (+ 14 ), внутренние резцы (—35 ). В отдельных случаях углы профиля резцов могут изменяться [c.469]
Углы профиля резцов чистовой резцовой головки для нарезання зубьев колеса. Для угла 2 = 42 30 угол профиля внутренних резцов 18 15 [c.485]
В зацеплении формейт нарезаемое по методу деления резцовой головкой колесо имеет зубья с прямолинейным боковым профилем в нормальном сечении. Шестерня при нарезании резцовой головкой по методу обката получает профиль зубьев, сопряжённый с прямолинейным профилем зубьев колеса. Преимущества зацепления формейт — в большей производительности, простоте и дешевизне зуборезного и зубошлифовального оборудования для колёс. Колёса зерол также могут выполняться с зацеплением формейт. Конические зубчатые колёса с зацеплением формейт применяются только в массовом производстве вследствие сложной наладки станков при нарезании шестерён и необходимости в специальных станках для чистового нарезания колёс. [c.333]
Колёса и шестерни гипоидных передач обычно нарезаются резцовыми головками на станках Глисон либо по методу обката, либо, при применении зацепления формейт, колесо — по методу деления, а шестерня — по методу обката. При многоштучном изготовлении применяется одинарный двухсторонний способ нарезания (см. стр. 333). Геометрический расчёт зацепления и расчёт установочных размеров для нарезания зубьев производится,как указано в инструкции фирмы Глисон [64], [c.337]
Для чистового нарезания зубьев конических колес применяют следующие основные способы. При двойном двустороннем способе обе стороны зубьев шестерни и колеса обрабатывают одновременно из целой заготовки. Необходимы только две резцовые головки одна для нарезания зубьев шестерни, другая — для нарезания зубьев колеса. Конические колеса с модулем до 2,5 мм обрабатывают методом обкатки, а с модулем свыше 2,5 мм — комбинированным методом. Для устранения диагонального расположения пятна контакта на зубьях зуборезный станок 5П23А снабжен механизмом винтового движения. Под винтовым движением понимают относительное движение в процессе резания между резцовой головкой и заготовкой в направлении ее оси. Этим способом может быть достигнута точность 7 —9-й степени. [c.364]
Резцовые головки с острозаточенными резцами (рис. 31) предназначены для нарезания зубьев конических и гипоидных колес. Корпус головки 1 установлен с натягом в массивном кольце 2. В радиальных пазах корпуса устанавливают острозаточенные наружные 3, средние 4 и внутренние 5 резцы, которые закрепляют винтами 6 через прокладки 7. Конструкция острозаточепных резцов значительно упрощена. Их выполняют из прямоугольного бруска без затылования. Задние углы по вершине и на боковой режущей кромке образуются за счет наклона резца в корпусе головки на угол 12. Изготовление резцов и их заточку по длине резца осуществляют на профильно-шлифовальном станке по боковым поверхностям 8 и вершине 9. Переднюю поверхность 10 у наружных и внутренних резцов не затачивают, ее изготовляют в первоначальный момент в заготовке под углом 20° и покрывают износостойким материалом для предотвращения образования лунки и уменьшения трения при сходе стружки с передней поверхности резцов. Резцы в головке в радиальном направлении не регулируют, после изготовления и заточки их устанавливают в корпусе по высоте [c.210]
Ношгаальный радиус (диаметр) инструмента (резцовой головки или шлифовального круга), применяемого для нарезания зубьев (рис. 58) [c.185]
Радиус продольной кривизны кругового зуба. Кривизна круговых вубьев определяется в основном номинальным диаметром инструмента (резцовой головки или шлифовального круга), применяемого для нарезания зубьев, а потому этот параметр обычно указывают в чертежах [c.189]
При одностороннем методе нарезания вогнутая и выпуклая стороны зубьев как колеса, так и сопряженной с ним шестернн нарезаются в отдельности. При этом могут быть три случая а) координаты центра резцовой головки на зуборезном станке различны для вогнутой и выпуклой сторон зубьев колеса и шестерни б) при нарезании колеса положение центра резцовой головки для вогнутой и выпуклой сторон зубьев не лгеняется, а при переходе от одной стороны зубьев к другой производятся лишь поворот заготовки вокруг ее оси на угол, необходимый для получения требуемой толщины зуба такой способ называется также поворотным шестерня нарезается, как в предыдущем случае [c.903]
Смотреть страницы где упоминается термин Резцовые головки для нарезания зубьями: [c.455] [c.317] [c.200] [c.448] [c.363] Справочник металлиста Том 3 Изд.2 (1966) -- [ c.473, c.474, c.476, c.477 ]

Loading...

658 ГОЛОВКИ РЕЗЦОВЫЕ-ГРЕБЕНКИ ЗУБОСТРОГАЛЬНЫЕ резцовые для нарезания конических пар с круговыми зубьями

ГОЛОВКИ РЕЗЦОВЫЕ 1 оливки резцовые для нарезания конических зубчатых колес с круговыми зубьями н утлом зацепления

Головка зуба

Головки резцовые Гребенки зубострогальные Долбяки круглые Резцы для нарезания Резцы зубострогальные Фрезы модульные Фрезы червячные — Зубья — Профиль

Головки резцовые для нарезания

Головки резцовые для нарезания зубьев — Диаметры

Головки резцовые для нарезания зубьями — Выбор

Головки резцовые для нарезания конических пар с круговыми зубьями

Головки резцовые для нарезания конических пар с круговыми зубьями двухсторонние — Диаметры номинальные — Выбор

Головки резцовые для нарезания конических пар с круговыми зубьями сегментные 444 — Заточка 438 Применение при нарезании по системе Унитул

Головки резцовые для нарезания конических шестерен с круговыми зубьями двухсторонние черновые

Головки резцовые для нарезания конических шестерен с круговыми зубьями двухсторонние черновые постоянных установок

Двусторонние резцовые головки для чистового нарезания зубьев методом обката

Нарезание всех зубьев одновременно резцовой головкой

Нарезание зубьев

Нарезание конических шестерен с круговыми зубьями—Головки резцовые —

Нарезание резцовыми

Односторонние резцовые головки для чистового нарезания зубьев методом обката

Резцовые

Резцовые головки Вращение при нарезании для протягивания зубьев зубчатых

Резцовые головки для нарезания конических зубчатых колес с круговыми зубьями

Резцовые головки для нарезания конических колес с круговыми зубьями

Резцовые головки для нарезания конических колёс с криволинейными зубьями (проф., д-р техн. наук И. И. Семенченко)

Резцовые головки для чернового нарезания зубьев методом копирования

Резцовые головки для чернового нарезания зубьев методом обката

Резцовые головки — Вращение при нарезании зубьев — Направление рекомендуемое

Резцовые головки — Вращение при нарезании зубьев — Направление рекомендуемое колес конических

Резцовые головки — Вращение при нарезании зубьев — Направление рекомендуемое станках продольных

Стандартные резцовые головки и головки-протяжки для чистового нарезания зубьев методом копирования

Усилия в зацеплении с круговыми зубьями Нарезание — Выбор резцовых головок 800, 802 Размеры основные — Определение 801, 802 — Чертежи рабочие


Источник: http://mash-xxl.info/info/82370/
